Gdy kocioł ma jednocześnie ogrzewać dom i przygotowywać ciepłą wodę, o powodzeniu całej instalacji decyduje nie sam bojler, lecz sposób poprowadzenia obiegów, sterowanie i zabezpieczenia. Poniżej pokazuję, jak czytać schemat, czym różni się układ z wężownicą od dwupłaszczowego, gdzie montuje się pompę i zawory oraz jakie błędy mogą doprowadzić do awarii albo niebezpiecznego wzrostu ciśnienia.
Najważniejsze zasady bezpiecznego połączenia kotła z bojlerem
- Bojler z wężownicą łączy się z kotłem osobnym obiegiem grzewczym.
- Pompa ładująca wymusza przepływ przez wężownicę, a sterownik uruchamia ją po spadku temperatury wody.
- Układ otwarty lub zamknięty dobiera się do rodzaju kotła i jego instrukcji, a nie według przyzwyczajeń instalatora.
- Po stronie zimnej wody potrzebne są zawór zwrotny i zawór bezpieczeństwa, zwykle w grupie bezpieczeństwa CWU.
- Najczęstsze błędy to brak ochrony powrotu, źle ustawiony zawór zwrotny oraz podłączenie zasobnika bez właściwego sterowania.

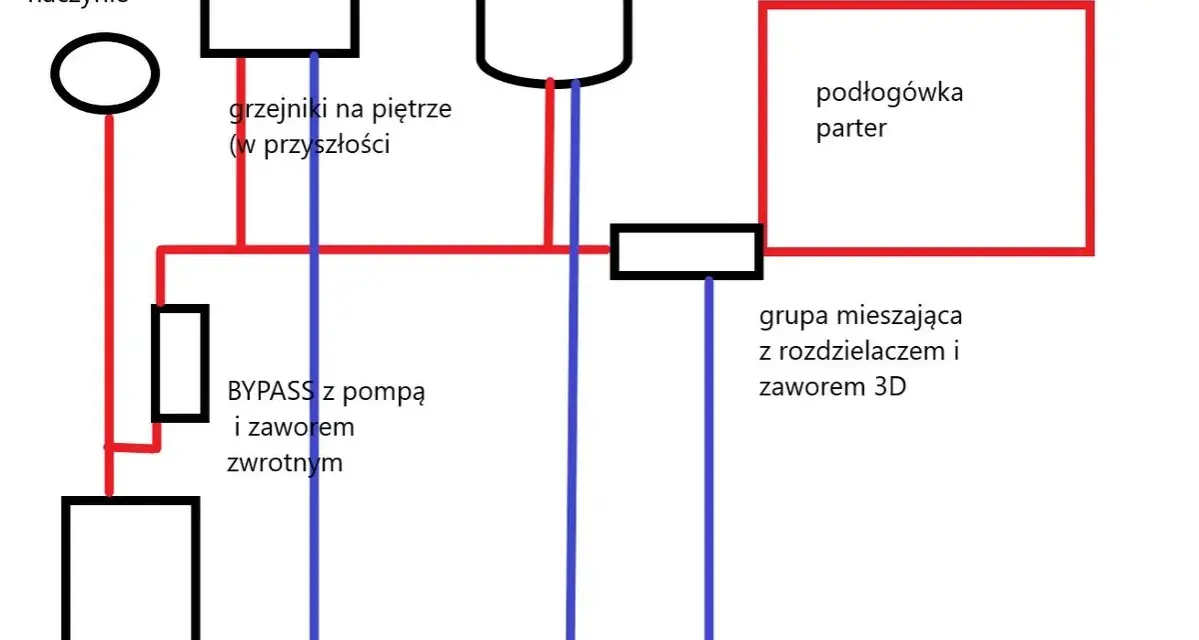

Jak czytać schemat podłączenia pieca CO i bojlera
Najprostszy układ składa się z trzech niezależnych części. Kocioł podgrzewa wodę grzewczą, obieg CO dostarcza ją do grzejników lub ogrzewania podłogowego, a osobna gałąź kieruje ciepło do wymiennika w bojlerze. Woda użytkowa nie powinna mieszać się z wodą krążącą w instalacji CO, ponieważ rozdzielenie tych obiegów zapewnia higienę i prawidłową pracę systemu.
W przypadku zasobnika z wężownicą przepływ wygląda następująco:
- zasilanie z kotła trafia do górnego króćca wężownicy,
- pompa ładująca wymusza obieg przez wymiennik,
- woda grzewcza oddaje ciepło wodzie użytkowej w zbiorniku,
- schłodzony czynnik wraca przewodem powrotnym do kotła.
W praktyce schemat powinien pokazywać również kierunek przepływu, miejsce montażu pomp, zaworów zwrotnych, zaworu bezpieczeństwa, naczynia wzbiorczego oraz czujnika temperatury. Sam rysunek z dwiema rurami między kotłem a bojlerem jest zbyt ubogi, by bezpiecznie wykonać instalację.
Bojler z wężownicą czy dwupłaszczowy
Zasobnik z wężownicą ma wewnątrz spiralny wymiennik, przez który płynie woda z kotła. To rozwiązanie jest czytelne, łatwe do sterowania i dobrze współpracuje z kotłami gazowymi, pelletowymi, olejowymi oraz wieloma kotłami na paliwo stałe.
Bojler dwupłaszczowy ogrzewa wodę użytkową przez płaszcz otaczający zbiornik. Ma dużą powierzchnię wymiany ciepła, ale wymaga dokładnego sprawdzenia przepływu i temperatury pracy. Nie każdy stary kocioł będzie efektywnie współpracował z każdym bojlerem dwupłaszczowym, zwłaszcza gdy instalacja działa grawitacyjnie albo ma długie, wąskie przewody.

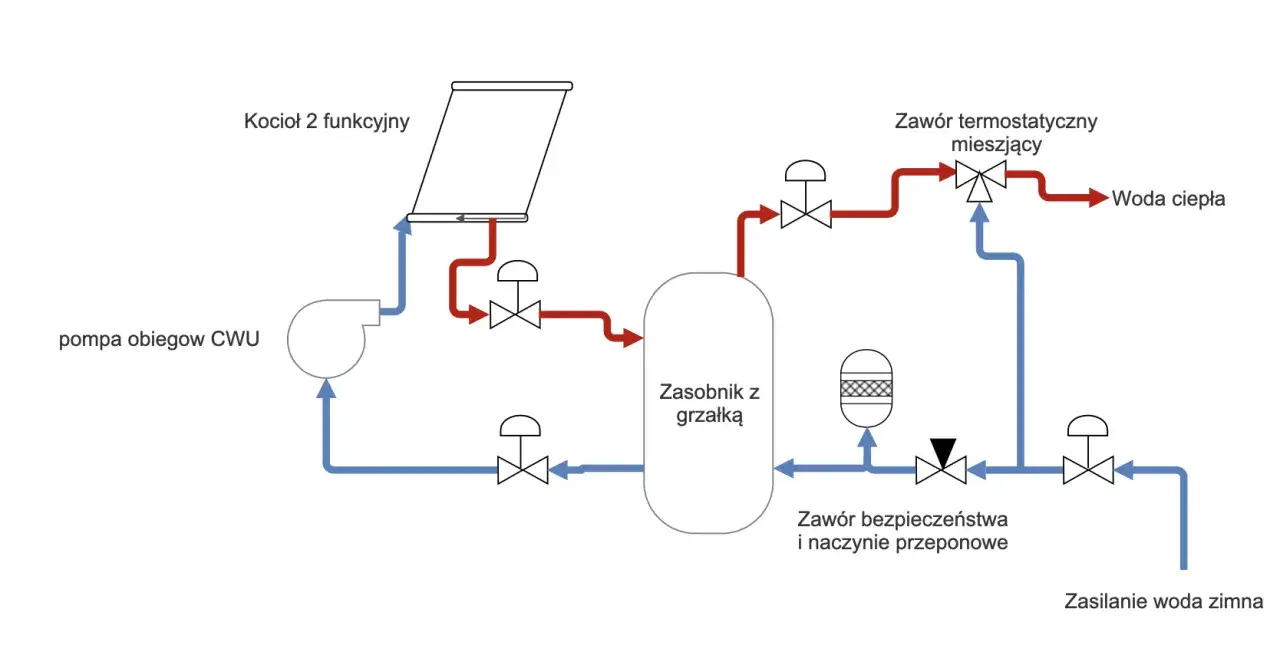

Najprostszy układ z pompą ładującą bojler
W typowej kotłowni stosuję dwa obiegi. Pierwszy zasila grzejniki lub rozdzielacz podłogówki, drugi służy wyłącznie do ładowania zasobnika CWU. Dzięki temu można ustawić priorytet ciepłej wody, czyli czasowo ograniczyć ogrzewanie pomieszczeń i szybciej podgrzać bojler.
Podstawowy układ można opisać tak:
Kocioł → rozdzielenie zasilania → obieg CO oraz obieg bojlera → powrót do kotła.
Na obiegu bojlera znajduje się pompa ładująca, zawór odcinający, zawór zwrotny i często termometr. Zawór zwrotny zapobiega przepychaniu wody przez niepracującą pompę. Bez niego ciepło może płynąć w niekontrolowany sposób, a bojler może nagrzewać się nawet wtedy, gdy sterownik nie wydał takiego polecenia.
| Element | Rola w instalacji |
|---|---|
| Kocioł | Podgrzewa wodę grzewczą krążącą w obiegu zamkniętym lub otwartym. |
| Pompa ładująca | Przepompowuje gorącą wodę przez wężownicę zasobnika. |
| Czujnik temperatury CWU | Mierzy temperaturę wody w bojlerze i przekazuje ją do sterownika. |
| Zawór zwrotny | Blokuje przepływ wsteczny i ogranicza niekontrolowaną cyrkulację. |
| Zawór trójdrogowy | Może przełączać przepływ między ogrzewaniem domu a ładowaniem zasobnika. |
| Grupa bezpieczeństwa CWU | Chroni zasobnik przed nadmiernym ciśnieniem po stronie wody użytkowej. |
W prostym kotle z jednym sterownikiem pompa bojlera może pracować według temperatury ustawionej na czujniku, na przykład przy spadku poniżej 45-50°C. Temperaturę końcową najczęściej ustawia się w granicach 55-60°C, ale konkretne wartości powinny wynikać z instrukcji urządzenia, sposobu użytkowania i wymagań dotyczących higieny instalacji.
Układ otwarty i zamknięty wymagają innych zabezpieczeń
To jeden z punktów, których nie wolno upraszczać. Kocioł gazowy, elektryczny czy większość nowoczesnych urządzeń systemowych pracuje zwykle w instalacji zamkniętej z naczyniem przeponowym. Klasyczny kocioł na paliwo stałe często wymaga układu otwartego albo dodatkowych rozwiązań przewidzianych przez producenta.
W układzie otwartym nadmiar objętości wody przejmuje otwarte naczynie wzbiorcze, zwykle umieszczone w najwyższym punkcie instalacji. Musi ono mieć drożne przewody bezpieczeństwa i nie może być odcięte przypadkowo zaworem. Zablokowanie tej drogi jest jednym z najpoważniejszych błędów montażowych.
Układ zamknięty wykorzystuje naczynie przeponowe, manometr i zawór bezpieczeństwa. Ciśnienie robocze zależy od wysokości instalacji i zaleceń producenta, dlatego nie ma jednej wartości właściwej dla każdego domu. Zawór bezpieczeństwa nie zastępuje prawidłowo dobranego naczynia przeponowego. Jeśli regularnie wypuszcza wodę, przyczyną może być zbyt mała pojemność naczynia, nieprawidłowe ciśnienie wstępne albo przegrzewanie instalacji.
W przypadku kotła na paliwo stałe nie należy samodzielnie przerabiać instalacji otwartej na zamkniętą. Trzeba sprawdzić dokumentację konkretnego kotła, wymagania techniczne oraz sposób ochrony przed przegrzaniem, na przykład przez wężownicę schładzającą lub inne urządzenie dopuszczone przez producenta.
Osobne zabezpieczenie po stronie wody użytkowej
Nawet jeśli obieg CO jest wykonany poprawnie, zasobnik CWU wymaga własnej ochrony. Na dopływie zimnej wody montuje się zwykle grupę bezpieczeństwa z zaworem zwrotnym i zaworem bezpieczeństwa. Podczas podgrzewania woda zwiększa objętość, więc sporadyczne kapanie z zaworu może być normalnym zjawiskiem.
Jeżeli kapanie jest stałe albo bardzo intensywne, warto sprawdzić ciśnienie w sieci i rozważyć naczynie przeponowe do CWU. Nie wolno zatykać odpływu z zaworu bezpieczeństwa ani montować zaworu odcinającego między nim a bojlerem.
Jak zaplanować podłączenie krok po kroku
Zanim kupię pompę i zawory, najpierw sprawdzam typ kotła, moc urządzenia, rodzaj zasobnika oraz sposób prowadzenia istniejącej instalacji. Dobór elementów zaczyna się od urządzeń, a nie od średnicy przypadkowo wybranej rury.
- Określ rodzaj kotła. Inne wymagania ma kocioł gazowy, inne pelletowy, a jeszcze inne ręcznie ładowany kocioł na drewno lub węgiel.
- Sprawdź bojler. Ustal pojemność, liczbę wężownic, ich moc oraz dopuszczalne ciśnienie i temperaturę.
- Dobierz sposób ładowania. Można zastosować osobną pompę ładującą albo zawór przełączający, który kieruje moc kotła do wybranego obiegu.
- Zaplanuj zabezpieczenia. Uwzględnij zawory bezpieczeństwa, naczynie wzbiorcze, odpowietrzniki, zawory zwrotne i możliwość odcięcia urządzeń podczas serwisu.
- Podłącz sterowanie. Czujnik temperatury powinien być umieszczony w przeznowanej do tego tulei zasobnika, a pompa musi reagować na temperaturę CWU i stan kotła.
- Wykonaj próbę szczelności. Po napełnieniu trzeba odpowietrzyć obiegi, sprawdzić przepływy i obserwować ciśnienie podczas nagrzewania.
Orientacyjna pojemność zasobnika dla jednej osoby to zwykle 40-60 litrów przy standardowym zużyciu. Dla domu z wanną, dużym zużyciem wody albo kilkoma łazienkami częściej sprawdza się zakres 60-80 litrów na osobę, choć ostateczny dobór zależy również od mocy kotła i czasu ładowania.
Nie warto przewymiarowywać bojlera bez powodu. Większy zbiornik daje większy zapas, ale zwiększa straty postojowe, zajmuje więcej miejsca i może dłużej się nagrzewać. W mojej ocenie lepiej dopasować pojemność do rzeczywistego rytmu korzystania z wody niż kupować największy dostępny model.
Najczęstsze błędy przy łączeniu kotła z bojlerem
Najczęściej problem nie wynika z jednego źle dokręconego połączenia, lecz z braku spójnego projektu. Instalatorzy i inwestorzy patrzą czasem wyłącznie na to, czy woda płynie, a pomijają, czy płynie we właściwym kierunku, z odpowiednią temperaturą i pod kontrolą sterownika.
- Brak zaworu zwrotnego powoduje samoczynną cyrkulację i wychładzanie zasobnika.
- Zła lokalizacja pompy może prowadzić do hałasu, zapowietrzania i niewystarczającego przepływu.
- Brak ochrony powrotu kotła sprzyja kondensacji, korozji i odkładaniu zanieczyszczeń, szczególnie w kotłach na paliwo stałe.
- Odcięcie naczynia wzbiorczego zaworem stwarza zagrożenie przy wzroście temperatury i ciśnienia.
- Zbyt cienkie lub zbyt długie przewody ograniczają moc przekazywaną do bojlera.
- Brak priorytetu CWU może sprawić, że bojler będzie nagrzewał się bardzo długo, mimo prawidłowej temperatury kotła.
- Nieprawidłowo podłączony czujnik powoduje przegrzewanie albo zbyt częste uruchamianie pompy.
Warto też uważać na zawory mieszające. Zawór trójdrogowy lub czterodrogowy może chronić powrót kotła, regulować temperaturę obiegu albo przełączać ładowanie zasobnika, ale jego funkcja zależy od miejsca montażu i sposobu sterowania. Sam fakt zamontowania zaworu nie oznacza jeszcze, że instalacja jest zabezpieczona.
Przeczytaj również: Jak włączyć bojler elektryczny bez błędów i z zachowaniem bezpieczeństwa
Ile może kosztować wykonanie takiego układu
Przy gotowej kotłowni proste podłączenie zasobnika do istniejącego kotła może kosztować około 1500-4000 zł za robociznę. Jeżeli trzeba przerobić rury, dodać pompę, automatykę, naczynie CWU albo wykonać nowy obieg, koszt często rośnie do 3000-6000 zł, bez ceny kotła i zasobnika.
Na wycenę wpływają przede wszystkim odległość bojlera od kotła, liczba obiegów, stan starej instalacji oraz konieczność wykonania zabezpieczeń. Podejrzanie niska cena zwykle oznacza, że w kalkulacji brakuje próby szczelności, uruchomienia, izolacji rur albo części armatury.
Co sprawdzić przed pierwszym uruchomieniem
Przed rozpaleniem kotła lub uruchomieniem palnika sprawdzam, czy zasobnik jest całkowicie napełniony wodą użytkową. Pusty bojler z wężownicą może zostać uszkodzony podczas przekazywania ciepła, dlatego najpierw otwiera się dopływ zimnej wody i punkt poboru ciepłej wody, aby odpowietrzyć zbiornik.
Po stronie CO trzeba odpowietrzyć pompę i grzejniki, sprawdzić ciśnienie oraz upewnić się, że wszystkie zawory znajdują się w pozycji roboczej. Przy pierwszym cyklu obserwuję temperaturę zasilania i powrotu, pracę pompy, wskazania manometru oraz zachowanie zaworu bezpieczeństwa.
Temperaturę CWU najlepiej ustawić zgodnie z instrukcją zasobnika i sterownika. Zbyt niska nastawa może pogorszyć komfort i higienę, a zbyt wysoka zwiększa ryzyko poparzenia, dlatego przy instalacji domowej przydaje się termostatyczny zawór mieszający na wyjściu ciepłej wody.
Jeżeli w układzie znajduje się kocioł na paliwo stałe, próbę działania zabezpieczeń powinien wykonać fachowiec znający ten typ urządzenia. Schemat poglądowy pomaga zrozumieć zasadę działania, ale nie zastępuje projektu, instrukcji producenta ani odbioru prawidłowo wykonanej instalacji.
Najważniejsza decyzja zapada przed podłączeniem rur
Dobrze wykonany układ nie jest najkrótszym możliwym połączeniem kotła i bojlera. To układ, w którym każdy element ma określoną funkcję, obiegi są rozdzielone, a zabezpieczenia działają również wtedy, gdy zabraknie prądu albo temperatura wzrośnie szybciej, niż zakłada sterownik.
Przed zakupem armatury warto przygotować prosty rysunek z zaznaczonym zasilaniem, powrotem, kierunkiem przepływu, pompami, zaworami i naczyniem wzbiorczym. Taki schemat pozwala wychwycić błędy jeszcze przed montażem i ułatwia późniejszy serwis. Jeżeli rodzaj układu, moc kotła albo zabezpieczenia budzą wątpliwości, podłączenie powinien sprawdzić instalator z odpowiednimi kwalifikacjami, bo w tym przypadku oszczędność na konsultacji nie jest dobrym miejscem na cięcie kosztów.
